Tore - Fragen, Antworten und Video-Anleitungen


Allgemeine Fragen zu TraumGarten-Toren

Was ist DIN links und DIN rechts?


Die DIN Richtung gibt an, auf welcher Seite die Tore angeschlagen sind.

Das ist einfach zu erkennen, wenn Sie auf der Torseite stehen, auf der die Kloben/Beschläge zu sehen sind. Befindet sich die Toraufhängung links, ist es DIN Links. Bei DIN Rechts sind die Beschläge dementsprechend rechts zu sehen.



Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

TraumGarten https://www.traumgarten.de/ zeigt, was DIN rechts und was DIN links Tore sind. Mit diesem Video können Sie die DIN Richtung von Toren und Türen bestimmen. Sehen Sie, auf welcher Seite das Tor angeschlagen ist und in welche Richtung es sich öffnet.


Wie sind TraumGarten Tore aufgehangen?


Unsere Torpfosten haben eine angeschweißte Klobenaufnahme. Die Torbänder werden am Rahmen der Torflügel montiert und mit Hilfe der Kloben am Torpfosten befestigt.

TraumGarten Tore öffnen immer in Richtung der Beschläge.


Kann sich das Tor nach außen öffnen?


Grundsätzlich können unsere Tore so aufgebaut werden, dass sie nach außen öffnen.

Prüfen Sie bitte im Vorfeld die örtlichen Gegebenheiten und Vorschriften. Allgemein gilt, dass Tore andere Verkehrsteilnehmer z.B. Fußgänger auf dem Bürgersteig nicht behindern oder gefährden dürfen.

Die Tore öffnen immer zur Klobenseite.
Kloben = Toraufhängung. Für eine Toröffnung nach außen, werden die angeschweißten Kloben an den Torpfosten nach außen gedreht. Und so lässt sich das Tor nach außen öffnen.

Wir empfehlen die Tore nach innen öffnend zu montieren, so dass die Toraufhängung vor Demontage von außen geschützt ist.


Für die Toröffnung nach außen beachten Sie bitte diese Besonderheiten:

Doppeltore

Die Bauteile Bodenschieber, Aufhebelschutz und Auflaufstütze sind immer auf der Klobenseite. Sie sind für den häufigsten Anwendungsfall, dass sich das Tor nach innen öffnet, ausgerichtet. Bei einer Toröffnung nach außen, befinden sich diese Bauteile auf der Außenseite.

Was ist die Lichte Weite?


Die Lichte Weite ist das Pfostenzwischenmaß = Abstand zwischen den Innenseiten der Pfosten.

Über die Augenschrauben in der Toraufhängung kann das Maß +/- 5 mm angepasst werden.


Einzeltor   Lichte Weite = Breite Torflügel + 25 mm


Doppeltor   Lichte Weite = Breite Gehflügel + Breite Standflügel + 40 mm


Doppeltor mit E-Antrieb   Lichte Weite = Breite Gehflügel + Breite Standflügel + 60 mm


Einzeltor an Mauer    Lichte Weite =  Breite Torflügel + 25 mm + 15 mm (Anschlagprofil)



Nutzen Sie unseren Tor-Konfigurator! Alle Maße werden berechnet und übersichtlich angezeigt.


Wie berechne ich die Maße für ein Tor?


Die Gesamtbreite einer Toranlage ergibt sich aus der Summe der Torflügelbreiten, dem Spaltmaß und der Breite der Torpfosten.

In unserem Tor-Konfigurator werden alle Maße berechnet und übersichtlich angezeigt.

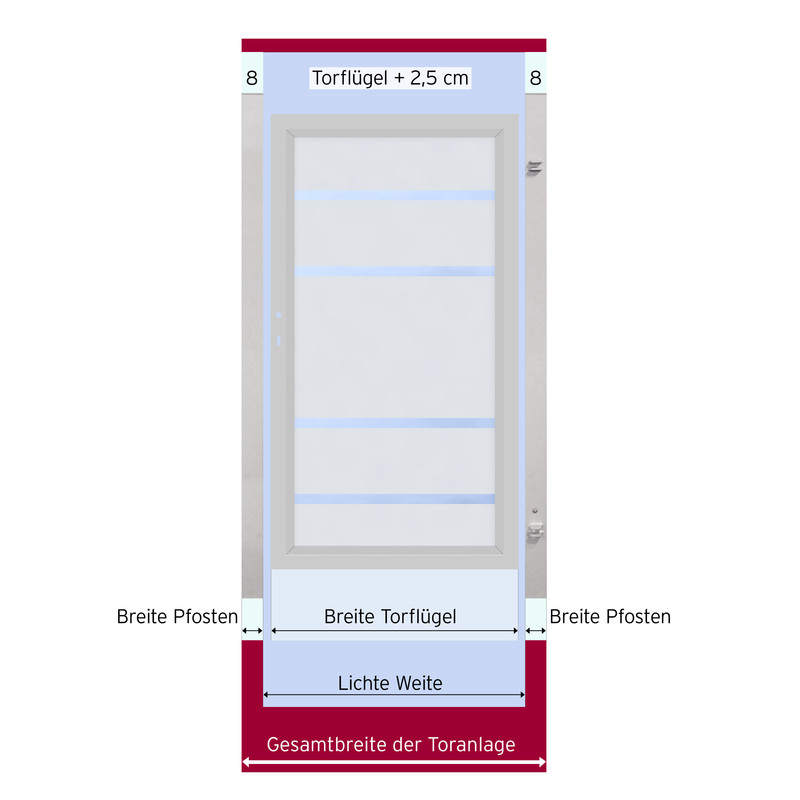

Einzeltor = Breite Torflügel + 2,5 cm + 2 x 8 cm Torpfosten

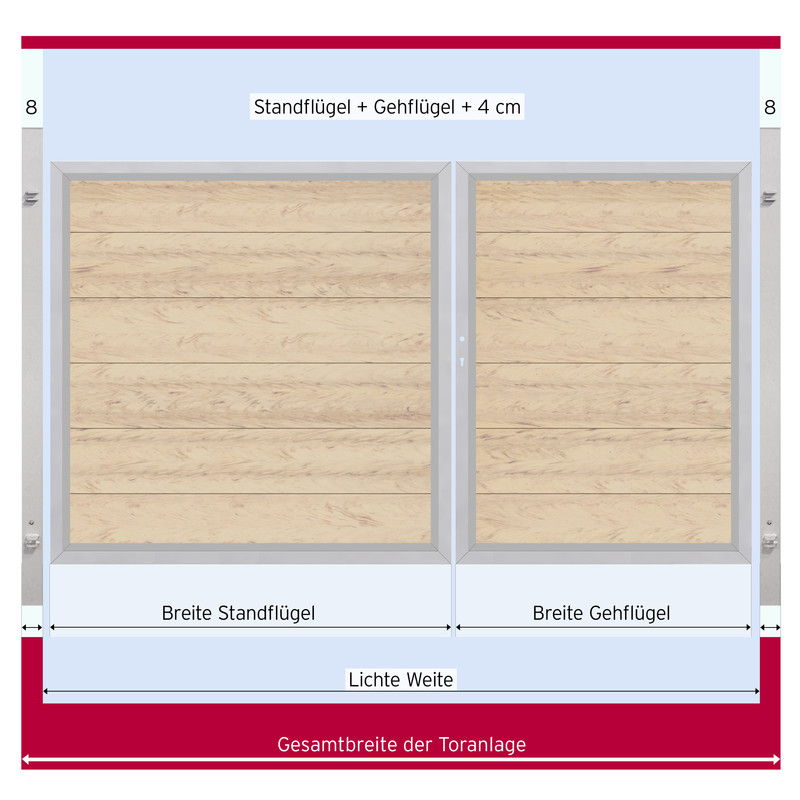

Doppeltor = Standflügel + Gehflügel + 4 cm + 2 x 8 cm Torpfosten

Was ist der Unterschied zwischen Standardtor und Tor auf Maß?


Standardtor

Tor auf Maß
oder gefertigt nach Kundenwunsch

Maße

fixe Maße
98 x 180 cm
98 x H (70-95) cm

310 x H (70-90) cm

variable Maße

Minimale und maximale Dimensionen sind abhängig
von der Zaunserie.


Rahmen

SYSTEM Tore

  • Rahmen 66 x 40 mm
    Aluminium, gepulvert
  • Rahmen außen 60 x 40 mm
    Edelstahl, gepulvert
  • Rahmen innen 35 x 40 mm
    Aluminium, gepulvert


Füllung

SYSTEM Tore

Füllung einheitich
aus einem Profiltyp

Füllung kann gestaltet werden.

✔ Dekorprofil

✔ andersfarbige Profile

Warum sind die Torpfosten zum Aufschrauben nicht planbar?


Torpfosten zum Aufschrauben sind für Torflügel bis zu einer Breite von 120 cm freigegeben. Torflügel, die diese Breite überschreiten, benötigen Torpfosten zum Einbetonieren. Welche Torbefestigungen für den jeweiligen Tortyp möglich sind,
zeigt diese Übersicht.



Übersicht
Torbefestigungen


Wie wird ein Einzeltor aufgebaut?

Einzeltor mit Torpfosten aufbauen


Sehen Sie in diesem Video, wie ein Einzeltor mit Torpfosten zum Einbetonieren aufgebaut wird.

Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

Tore von TraumGarten https://www.traumgarten.de/ gibt es in Standardgrößen und angefertigt auf Wunschmaß als Einzel- und Doppeltor. Sogar dreifach Toranlagen lassen sich realisieren. In diesem Video sehen Sie die Montage für ein Standard-Einzeltor mit Torpfosten, die im Erdreich einbetoniert werden.


Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

Sehen Sie in diesem Video, wie ein Einzeltor mit Sichtschutzelementen zu beiden Seiten aufgebaut wird. Eines der SYSTEM Steckzaunfelder wird auf das passende Maß gekürzt und mit Hilfe eines U-Montageprofils direkt an der Wand befestigt.

Einzeltor an Mauer befestigen

Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

TraumGarten Tore bis zu einer Breite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. + + + Verwendete Produkte + + + + 2499 SYSTEM WPC Einzeltor auf Maß https://www.traumgarten.de/de/products.html?id=2499 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 611 Anschlagprofil 180 cm https://www.traumgarten.de/de/products.html?id=611 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272


Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

TraumGarten Tore bis zu einer Breite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. + + + Verwendete Produkte + + + + 2499 SYSTEM WPC Einzeltor auf Maß https://www.traumgarten.de/de/products.html?id=2499 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 611 Anschlagprofil 180 cm https://www.traumgarten.de/de/products.html?id=611 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272

Im TraumGarten Sortiment finden Sie Einzeltore in Standardgröße und indivduell auf Maß gefertigte Einzeltore. Welche Tore für die verschiedenen Serien verfügbar sind, finden Sie hier.

Tore in der Übersicht

Viele Fragen zur Tormontage werden in der Aufbauanleitung beantwortet.


Wie wird ein Doppeltor aufgebaut?

Doppeltor mit Torpfosten aufbauen

Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

Aufbauanleitung für maßgefertigte TraumGarten Doppeltore: Torpfosten einbetonieren, Gehflügel montieren, Standflügel einhängen, Torflügel justieren, Drücker einbauen, Anschlagwinkel und Aufhebelschutz befestigen, Auflaufbock betonieren. Die gezeigte Tormontage ist für alle Doppeltore der folgenden Serien gültig: SYSTEM WPC SYSTEM ALU SQUADRA DESIGN RHOMBUS DESIGN WPC JUMBO WPC Die Montageanleitung als PDF: https://www.traumgarten.de/multi-languages-files/Montageanleitungen/Zaeune/0721_Einzel-und-Doppeltor-Montage.de_DE.pdf


Doppeltor an Mauer befestigen


Auch Doppeltore können an vorhandenen Wänden montiert werden. Voraussetzung ist, dass die einzelnen Torflügel das Maximalmaß von 120 cm nicht überschreiten.

Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

TraumGarten Tore bis zu einer Torflügelbreite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. + + + Verwendete Produkte + + + + 2036 SYSTEM WPC Doppeltor auf Maß https://www.traumgarten.de/de/products.html?id=2036 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272


Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

TraumGarten Tore bis zu einer Torflügelbreite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. Die gewinkelten Anschlagbänder sind im Lieferumfang der Montageülatten Art. 211 enthalten. + + + Verwendete Produkte + + + + 2036 SYSTEM WPC Doppeltor auf Maß https://www.traumgarten.de/de/products.html?id=2036 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272

Doppeltore im Sichtschutzbereich fertigen wir auf Kundenwunsch. Im Vorgartenbereich finden Sie auch Doppeltore mit einer Standardbreite von 310 cm. Ob hoch, tief oder dazwischen, Eingänge und Einfahrten können Sie hier Ihren Wünschen anpassen.

Tore konfigurieren

Wie baue ich den Drücker ein?


Drücker-Wechselgarnitur Knauf/ Klinke

Art. 1251 und Art. 4652

Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

Anleitung von https://www.traumgarten.de/ Sehen Sie, wie die Drücker-Wechselgarnitur, Artikel 1251, an einem TraumGarten-Tor montiert wird. Richten Sie den Knauf wunschgemäß aus und montieren Sie ihn auf dem Langschild. Wichtig! Erst Unterlegscheibe einlegen, dann Wechselstift eindrehen. Alle Teile der Garnitur einsetzen und Bohrlöcher markieren. Zum Bohren alle Teile abnehmen. Nach dem Bohren auf beiden Seiten kann die Drückergarnitur montiert werden und anschließend auch der Profilzylinder.


Drückergarnitur Klinke/ Klinke

Art. 4229  und Art. 839

Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

Anleitung von https://www.traumgarten.de/ für den Einbau der Drückergarnitur, Artikel 4229. Langschilder mit Stift in Vierkantloch stecken und Profilzylinder einsetzen. Bohrlöcher auf beiden Seiten des Tores markieren. Zum Bohren Profilzylinder, Drücker und Einsteckschloss entfernen. Mit den Gewindestangen bei eingesetztem Einsteckschloss die Drücker befestigen. Abschließend den Profilzylinder einsetzen und fixieren.


Wie drehe ich die Falle im Einsteckschloss?


Die richtige Position der Falle ist wichtig, damit das Tor automatisch zufallen kann. Zuerst wird das vormontierte Einsteckschloss gelöst. Dann wird die Falle entriegelt, gedreht und wieder eingerastet. Zum Schluss das Einsteckschloss mit korrekt ausgerichteter Falle wieder einsetzen und befestigen.

Mit Aktivierung des Playbuttons akzeptieren Sie gleichzeitig den Einsatz von Youtube Cookies. Nähere Informationen finden Sie in der Datenschutzerklärung.

TraumGarten https://www.traumgarten.de/ zeigt, wie die Falle im Einsteckschloss gedreht wird. Mit der richtigen Position der Falle kann das Tor automatisch zufallen. Das Einsteckschloss wird gelöst. Dann wird die Falle entriegelt, gedreht und wieder eingerastet. Zum Schluss das Einsteckschloss mit korrekt ausgerichteter Falle wieder einsetzen und befestigen.
