Portes/portails : Questions, réponses et vidéos de montage


Questions générales sur les portes TraumGarten

Qu'est-ce que c'est DIN gauche et DIN droite?


Le sens DIN indique de quel côté les portes sont fixées.

C'est facile à reconnaître si vous vous tenez du côté de la porte où les gonds/ferrures sont visibles. Si la suspension de la porte se trouve à gauche, il s'agit de DIN gauche. Pour une DIN droite, les suspensions sont visibles à droite.



En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

TraumGarten https://www.traumgarten.de/ zeigt, was DIN rechts und was DIN links Tore sind. Mit diesem Video können Sie die DIN Richtung von Toren und Türen bestimmen. Sehen Sie, auf welcher Seite das Tor angeschlagen ist und in welche Richtung es sich öffnet.


Comment les portes TraumGarten sont-elles suspendues?


Nos poteaux de porte sont dotés de supports de gonds soudés. Les paumelles sont montées sur le cadre du battant et fixées aux poteaux à l'aide des gonds.

Les portes TraumGarten s'ouvrent toujours dans le sens des ferrures.


La porte peut-elle s'ouvrir vers l'extérieur?


Grundsätzlich können unsere Tore so aufgebaut werden, dass sie nach außen öffnen.

Prüfen Sie bitte im Vorfeld die örtlichen Gegebenheiten und Vorschriften. Allgemein gilt, dass Tore andere Verkehrsteilnehmer z.B. Fußgänger auf dem Bürgersteig nicht behindern oder gefährden dürfen.

Die Tore öffnen immer zur Klobenseite.
Kloben = Toraufhängung. Für eine Toröffnung nach außen, werden die angeschweißten Kloben an den Torpfosten nach außen gedreht. Und so lässt sich das Tor nach außen öffnen.

Wir empfehlen die Tore nach innen öffnend zu montieren, so dass die Toraufhängung vor Demontage von außen geschützt ist.


Für die Toröffnung nach außen beachten Sie bitte diese Besonderheiten:

Standardtore

Unsere Standardtore sind so entwickelt, dass die Diagonalleiste innen sitzt. Wenn sich ein Standardtor nach außen öffnet, befindet sich die Diagonalleiste auch außen.

Möchten Sie die Diagonalleiste entgegen der Öffnungsrichtung, können Sie diesen Trick anwenden.


Doppeltore

Die Bauteile Bodenschieber, Aufhebelschutz und Auflaufstütze sind immer auf der Klobenseite. Sie sind für den häufigsten Anwendungsfall, dass sich das Tor nach innen öffnet, ausgerichtet. Bei einer Toröffnung nach außen, befinden sich diese Bauteile auf der Außenseite.

Qu'est-ce que c'est que la largeur intérieure?


La largeur intérieure est la dimension totale d'un poteau à l'autre = distance entre l'intérieur des poteaux.

Les vis à œillet dans les suspensions de porte permettent d'adapter la dimension de  +/- 5 mm.


Porte simple   Largeur intérieure = largeur du battant + 25 mm


Portail double battant   Largeur intérieure = largeur du battant mobil + largeur du battant fixe + 40 mm


Portail dbl. bat. avec moteur électrique   Largeur intéirieure = largeur du bat. mobil + largeur du bat. fixe + 60 mm


Porte sur mur   Largeur intérieure =  largeur du battant + 25 mm + 15 mm (profilé d'arrêt)



Utilisez notre configurateur de porte! Toutes les dimensions sont calculées et affichées clairement.


Comment calculer les dimensions d'une porte?


La largeur totale d'un portail résulte de la somme de la largeur des battants, la dimension de la fente et la largeur des poteaux.

Dans notre configurateur de porte, toutes les dimensions sont calculées et affichées clairement.


Porte simple = largeur du battant + 2,5 cm + 2 x 8 cm poteaux de porte



Portail dbl. battant = battant fixe + battant mobil + 4 cm + 2 x 8 cm poteaux

Quelle est la différence entre une porte standard et une porte sur mesure?


Porte standard

Porte sur mesure
ou selon le souhait du client

Dimensions

dimensions fixes
98 x 180 cm
98 x H (70-95) cm

310 x H (70-90) cm

dimensions variables

Les dimensions minimales et maximales dépendent

de la série de clôture.


Cadre

SYSTEM Portes

  • Cadre 66 x 40 mm
    Aluminium, thermolaqué
  • Cadre extérieur 60 x 40 mm
    acier inoxydable, thermolaqué
  • Cadre intérieur 35 x 40 mm
    Aluminium, thermolaqué


Remplissage

SYSTEM Portes

Remplissage uniforme

avec un seul type de lame

Remplissage au choix

✔ Lame décorative

✔ Lame de couleur différente

Pourquoi les poteaux de porte à visser ne sont pas planifiables?


Les poteaux de porte à visser sont autorisés pour les portes avec battant d'une largeur max. de 120 cm. Les battants dépassant cette largeur nécessitent des poteaux de porte à sceller. Les fixations possibles pour chaque type de porte sont indiquées dans cet aperçu.



Aperçu
fixations de porte


Comment installer une porte simple ?

Installer une porte avec des poteaux de porte


Cette vidéo montre comment installer une porte simple avec des poteaux à sceller.

En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

Tore von TraumGarten https://www.traumgarten.de/ gibt es in Standardgrößen und angefertigt auf Wunschmaß als Einzel- und Doppeltor. Sogar dreifach Toranlagen lassen sich realisieren. In diesem Video sehen Sie die Montage für ein Standard-Einzeltor mit Torpfosten, die im Erdreich einbetoniert werden.


En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

Sehen Sie in diesem Video, wie ein Einzeltor mit Sichtschutzelementen zu beiden Seiten aufgebaut wird. Eines der SYSTEM Steckzaunfelder wird auf das passende Maß gekürzt und mit Hilfe eines U-Montageprofils direkt an der Wand befestigt.

Fixer une porte au mur

En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

TraumGarten Tore bis zu einer Breite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. + + + Verwendete Produkte + + + + 2499 SYSTEM WPC Einzeltor auf Maß https://www.traumgarten.de/de/products.html?id=2499 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 611 Anschlagprofil 180 cm https://www.traumgarten.de/de/products.html?id=611 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272


En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

TraumGarten Tore bis zu einer Breite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. + + + Verwendete Produkte + + + + 2499 SYSTEM WPC Einzeltor auf Maß https://www.traumgarten.de/de/products.html?id=2499 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 611 Anschlagprofil 180 cm https://www.traumgarten.de/de/products.html?id=611 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272

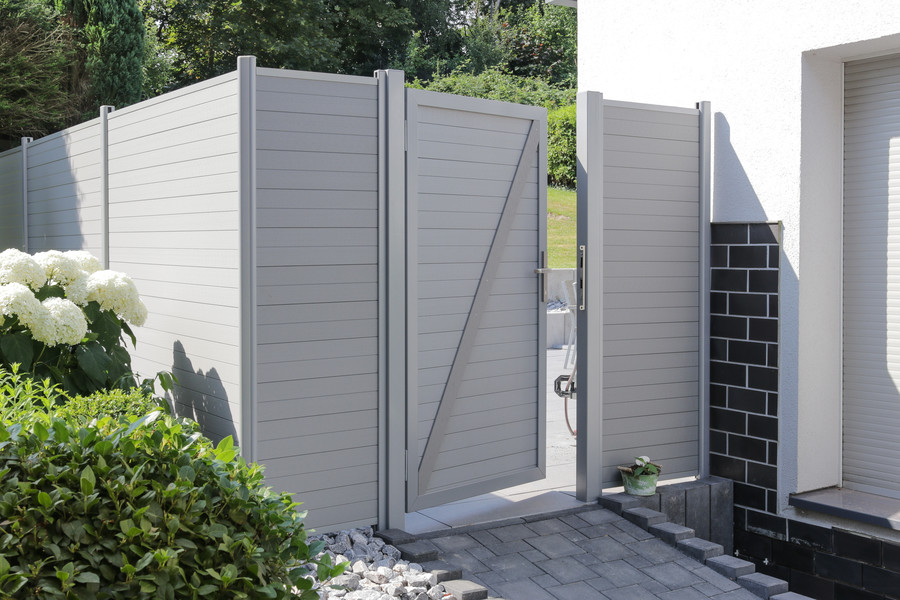

Le renfort diagonal d'une porte standard doit être à l'extérieur. Comment faire?


Standardtor öffnet nach innen, Diagonalstrebe ist außen

In diesem Beispiel wurde ein DIN Links Tor bestellt. Bauseits wurden die Bänder andersrum montiert, also in Richtung der Torseite ohne Diagonalleiste. Die angeschweißte Klobenaufnahme der Torpfosten ist auch nach innen ausgerichtet. So öffnet sich das Tor nun nach innen und die Diagonale befindet sich außen. Achtung! Aus dem DIN Links Tor ist nun aber ein DIN Rechts Tor geworden.


Standardtor öffnet nach außen, Diagonalstrebe ist innen

Hier sehen Sie die Besonderheit, dass ein DIN Rechts Tor linksanschlagend montiert wurde. Das Standardtor öffnet nach außen und zu der Seite ohne Diagonalleiste.


La porte fabriquée doit être:

Orientation de la porte:

La porte à commander:

Standard

Links anschlagend

Ouverture vers l'intérieur.
Renfort diagonal à l'intérieur.

DIN gauche

Standard

Rechts anschlagend

Ouverture vers l'intérieur.
Renfort diagonal à l'intérieur.

DIN droite

Astuce

Links anschlagend

Ouverture vers l'intérieur.
Renfort diagonal à l'extérieur.

DIN droite

Astuce

Rechts anschlagend

Ouverture vers l'intérieur.
Renfort diagonal à l'extérieur.

DIN gauche

Astuce

Links anschlagend

Ouverture vers l'extérieur.
Renfort diagonal à l'intérieur.

DIN droite

Astuce

Rechts anschlagend

Ouverture vers l'extérieur.
Renfort diagonal à l'intérieur.

DIN gauche

Vous trouverez dans l'assortiment de TraumGarten des portes aux dimensions standards et des portes faites sur mesure. Vous trouverez ici les portes disponibles pour les différentes séries.

Aperçu des portes

Les notices de montage contiennent des réponses aux nombreuses questions sur l'installation des portes.


Comment installer un portail double battants ?

Installer un portail double battants avec des porteaux de porte

En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

Aufbauanleitung für maßgefertigte TraumGarten Doppeltore: Torpfosten einbetonieren, Gehflügel montieren, Standflügel einhängen, Torflügel justieren, Drücker einbauen, Anschlagwinkel und Aufhebelschutz befestigen, Auflaufbock betonieren. Die gezeigte Tormontage ist für alle Doppeltore der folgenden Serien gültig: SYSTEM WPC SYSTEM ALU SQUADRA DESIGN RHOMBUS DESIGN WPC JUMBO WPC Die Montageanleitung als PDF: https://www.traumgarten.de/multi-languages-files/Montageanleitungen/Zaeune/0721_Einzel-und-Doppeltor-Montage.de_DE.pdf


Fixer un portail double battants au mur


Les portails double battant peuvent également être fixés sur un mur. La condition est que chacun des battants ne dépasse pas le dimension maximale de 120 cm.

En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

TraumGarten Tore bis zu einer Torflügelbreite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. + + + Verwendete Produkte + + + + 2036 SYSTEM WPC Doppeltor auf Maß https://www.traumgarten.de/de/products.html?id=2036 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272


En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

TraumGarten Tore bis zu einer Torflügelbreite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. Die gewinkelten Anschlagbänder sind im Lieferumfang der Montageülatten Art. 211 enthalten. + + + Verwendete Produkte + + + + 2036 SYSTEM WPC Doppeltor auf Maß https://www.traumgarten.de/de/products.html?id=2036 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272

Pour des zones de protection visuelle, nous fabriquons des portails double battants à la demande du client. Vous trouverez également pour des zones de jardin, des portails double battants d'une largeur standard de 310 cm. Qu'elles soient hautes, basses ou entre les deux, les entrées et allées peuvent être adaptées ici à vos souhaits.

Configurer les portes

Comment monter une garniture?


Drücker-Wechselgarnitur Knauf/ Klinke

Art. 1251 und Art. 4652

En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

Anleitung von https://www.traumgarten.de/ Sehen Sie, wie die Drücker-Wechselgarnitur, Artikel 1251, an einem TraumGarten-Tor montiert wird. Richten Sie den Knauf wunschgemäß aus und montieren Sie ihn auf dem Langschild. Wichtig! Erst Unterlegscheibe einlegen, dann Wechselstift eindrehen. Alle Teile der Garnitur einsetzen und Bohrlöcher markieren. Zum Bohren alle Teile abnehmen. Nach dem Bohren auf beiden Seiten kann die Drückergarnitur montiert werden und anschließend auch der Profilzylinder.


Drückergarnitur Klinke/ Klinke

Art. 4229  und Art. 839

En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

Anleitung von https://www.traumgarten.de/ für den Einbau der Drückergarnitur, Artikel 4229. Langschilder mit Stift in Vierkantloch stecken und Profilzylinder einsetzen. Bohrlöcher auf beiden Seiten des Tores markieren. Zum Bohren Profilzylinder, Drücker und Einsteckschloss entfernen. Mit den Gewindestangen bei eingesetztem Einsteckschloss die Drücker befestigen. Abschließend den Profilzylinder einsetzen und fixieren.


Comment tourner le loquet de la serrure encastrée?


Die richtige Position der Falle ist wichtig, damit das Tor automatisch zufallen kann. Zuerst wird das vormontierte Einsteckschloss gelöst. Dann wird die Falle entriegelt, gedreht und wieder eingerastet. Zum Schluss das Einsteckschloss mit korrekt ausgerichteter Falle wieder einsetzen und befestigen.

En activant le bouton de lecture, vous acceptez également l'utilisation des cookies Youtube. Vous trouverez plus d’informations dans la déclaration de confidentialité.

TraumGarten https://www.traumgarten.de/ zeigt, wie die Falle im Einsteckschloss gedreht wird. Mit der richtigen Position der Falle kann das Tor automatisch zufallen. Das Einsteckschloss wird gelöst. Dann wird die Falle entriegelt, gedreht und wieder eingerastet. Zum Schluss das Einsteckschloss mit korrekt ausgerichteter Falle wieder einsetzen und befestigen.
