Video montagehandleidingen en FAQs voor poorten


Hoe wordt een enkele poort gemonteerd?

Enkele poort met poortpalen monteren


Bekijk in deze video hoe je een enkele poort met poortpalen voor inbetonneren geplaatst wordt.

Poorten van TraumGarten https://www.traumgarten.de/nl zijn verkrijgbaar in standaardafmetingen en ook als op maat gemaakte enkele en dubbele poorten. Zelfs driedelige poortsystemen kunnen worden gerealiseerd. In deze video ziet u de montage van een standaard enkele poort met poortpalen die in de grond ingebetonneerd worden.


Sehen Sie in diesem Video, wie ein Einzeltor mit Sichtschutzelementen zu beiden Seiten aufgebaut wird. Eines der SYSTEM Steckzaunfelder wird auf das passende Maß gekürzt und mit Hilfe eines U-Montageprofils direkt an der Wand befestigt.

Enkele poort aan de muur bevestigen


Enkele poort op muren monteren

Video met Nederlandse ondertitels

TraumGarten Tore bis zu einer Breite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. + + + Verwendete Produkte + + + + 2499 SYSTEM WPC Einzeltor auf Maß https://www.traumgarten.de/de/products.html?id=2499 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 611 Anschlagprofil 180 cm https://www.traumgarten.de/de/products.html?id=611 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272

TraumGarten poorten tot een breedte van 120 cm kunnen aan muren of woningmuren worden bevestigd. BELANGRIJK: Laat uw bouwproject controleren door een gespecialiseerde vakman. Er moet voor worden gezorgd dat de dragende constructie statisch geschikt is als basis voor de poort. Voor de montageplaten moet, afhankelijk van het soort muur, geschikt bevestigingsmateriaal apart worden aangeschaft.


Enkele poort tussen muren monteren

Video met Nederlandse ondertitels

TraumGarten Tore bis zu einer Breite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. + + + Verwendete Produkte + + + + 2499 SYSTEM WPC Einzeltor auf Maß https://www.traumgarten.de/de/products.html?id=2499 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 611 Anschlagprofil 180 cm https://www.traumgarten.de/de/products.html?id=611 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272

Wat is DIN links en DIN rechts?


De DIN-richting geeft aan langs welke kant de poorten scharnieren.

Dit is gemakkelijk te herkennen als u aan de kant van de poort gaat staan waar u de scharnieren/beslag kunt zien. Als de scharnieren van de poort aan de linkerkant zitten, is het DIN links. Bij DIN rechts zitten de scharnieren aan de rechterkant.

TraumGarten https://www.traumgarten.de/nl toont wat DIN rechtse en wat DIN linkse poorten zijn. Met deze video kunt u de DIN richting van poorten en deuren bepalen. Bekijk in welke richting de aanslag van de poort is en in welke richting deze opent.


De diagonale lijst van de standaardpoort moet langs de buitenkant zitten. Hoe werkt dit?


Standaardpoort opent naar binnen, diagonaallijst is langs buitenkant

In dit voorbeeld werd een DIN linkse poort besteld. De scharnieren werden ter plaatse omgekeerd gemonteerd, d.w.z. in de richting van de deurzijde zonder diagonaallijst. De aangelaste duimen van de poortpaal zijn ook naar binnen gericht. Dus de deur gaat nu naar binnen open en de diagonaallijst zit aan de buitenkant. Attentie! De DIN linkse poort is nu een DIN rechtse poort geworden.

Standaardpoort opent naar buiten, diagonaallijst is langs binnenkant

Hier ziet u de bijzonderheid dat een DIN rechtse poort met linkse aanslag is gemonteerd. De standaardpoort opent naar buiten en naar de kant zonder diagonaallijst.


Afgewerkte poort met:

Draairichting poort:

Te  bestellen poort:

Standaard

linkse aanslag

Poort opent naar binnen.
Diagonaallijst is binnen.

DIN links

Standaard

rechtse aanslag

Poort opent naar binnen.
Diagonaallijst is binnen.

DIN rechts

Truc

linkse aanslag

Poort opent naar binnen.
Diagonaallijst is buiten.

DIN rechts

Truc

rechtse aanslag

Poort opent naar binnen.
Diagonaallijst is buiten.

DIN links

Truc

linkse aanslag

Poort opent naar buiten.
Diagonaallijst is binnen.

DIN rechts

Truc

rechtse aanslag

Poort opent naar buiten.
Diagonaallijst is binnen.

DIN links


In het TraumGarten assortiment vindt u enkele poorten in standaardafmetingen en op maat gemaakte enkele poorten. De verschillende poorten kunt u hier vergelijken.

Poorten vergelijken

Veel vragen over de montage van poorten worden beantwoord in de montagehandleiding.

Hoe wordt een dubbele poort gemonteerd?

Dubbele poort met poortpalen monteren

Montagehandleiding voor op maat gemaakte TraumGarten dubbele poorten: inbetonneren van de poortpalen, monteren van de draaivleugel, bevestigen van de standvleugel, afstellen van de poortvleugels, monteren van de deurklinkset, bevestigen van het aanslagprofiel en de bodemgrendelbeveiliging, betonneren van de oploopstut. De getoonde poortmontage geldt voor alle dubbele poorten van de volgende series: SYSTEEM WPC SYSTEEM ALU SQUADRA DESIGN ROMBUS DESIGN WPC JUMBO WPC. De montagehandleiding als PDF: https://www.traumgarten.de/multi-languages-files/Montageanleitungen/Zaeune/0721_Einzel-und-Doppeltor-Montage.de_DE.pdf


Doppeltor an Mauer befestigen


Auch Doppeltore können an vorhandenen Wänden montiert werden. Voraussetzung ist, dass die einzelnen Torflügel das Maximalmaß von 120 cm nicht überschreiten.

TraumGarten Tore bis zu einer Torflügelbreite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. + + + Verwendete Produkte + + + + 2036 SYSTEM WPC Doppeltor auf Maß https://www.traumgarten.de/de/products.html?id=2036 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272


TraumGarten Tore bis zu einer Torflügelbreite von 120 cm können an Mauern oder Hauswänden befestigt werden. WICHTIG! Lassen Sie durch Fachgewerke Ihr Bauvorhaben prüfen. Es muss sichergestellt sein, dass die tragende Konstruktion statisch als Basis für das Tor geeignet ist. Für die Montageplatten muss geeignetes Befestigungsmaterial abhängig vom Mauertyp separat besorgt werden. Die gewinkelten Anschlagbänder sind im Lieferumfang der Montageülatten Art. 211 enthalten. + + + Verwendete Produkte + + + + 2036 SYSTEM WPC Doppeltor auf Maß https://www.traumgarten.de/de/products.html?id=2036 + 211 Montageplatten für Tor an Mauer https://www.traumgarten.de/de/products.html?id=211 + 1272 Verbundanker-Set https://www.traumgarten.de/de/products.html?id=1272

Dubbele poorten die samen gaan met de tuinschermen maken wij naar wens van de klant. Voor de voortuin vindt u eveneens dubbele poorten met een standaardbreedte van 310 cm. Of het nu hoog of laag is of ertussenin, toegangswegen en opritten kunnen hier naar uw wensen worden aangepast.

Poorten configureren

Algemene vragen

Hoe worden TraumGarten poorten opgehangen?


Onze poortpalen hebben aangelaste scharnierduimen. De scharnieren worden op het kader van de poortvleugels gemonteerd en met behulp van de scharnierduimen aan de poortpalen bevestigd.

TraumGarten poorten openen altijd in de richting van het poortbeslag.


Kan de poort naar buiten openen?



In principe kunnen onze poorten zo worden opgebouwd dat ze naar buiten opengaan.

Gelieve de plaatselijke voorwaarden en voorschriften vooraf te controleren. In het algemeen mogen poorten andere weggebruikers, b.v. voetgangers op het voetpad, niet hinderen.

De poorten openen altijd naar de scharnierzijde.
Scharnierduimen = poortophanging. Voor een poortopening naar buiten worden de aangelaste scharnierduimen aan de poortpalen naar buiten gedraaid. Zo kan de poort naar buiten openen.

Wij adviseren de poorten naar binnen openend te monteren, zodat de poortophanging beschermd is tegen demontage van buitenaf.


Voor de poortopening naar buiten moet u rekening houden met deze bijzonderheden:

Standaard poorten

Onze standaard poorten zijn zo ontwikkeld dat de diagonaallijst aan de binnenkant zit. Wanneer een standaardpoort naar buiten opent, zit de diagonaallijst eveneens aan de buitenkant.

Indien u wilt dat de diagonaallijst tegengesteld is aan de openingsrichting, kunt u deze  truc gebruiken.


Dubbele poorten

De componenten bodemgrendel, ophefbescherming en oploopstut bevinden zich altijd aan de kant van de scharnieren. Zij zijn afgestemd op de meest voorkomende toepassing, d.w.z. wanneer de poort naar binnen opengaat. Als de poort naar buiten opengaat, zitten deze onderdelen aan de buitenzijde.

Wat is de ware breedte?


De ware breedte is de paal-tussenafstand = afstand tussen de binnenzijden van de palen.

Door middel van de oogbouten in de poortophanging kan de afmeting +/- 5 mm worden aangepast.


Enkele poort   ware breedte =
breedte poortvleugel + 25 mm


Dubbele poort   ware breedte =
breedte draaivleugel + breedte standvleugel + 40 mm


Enkele poort tegen muur    ware breedte =
breedte poortvleugel + 25 mm + 15 mm (aanslagprofiel)


Gebruik ons online bestelformulier! Alle afmetingen worden berekend en overzichtelijk weergegeven.


Hoe bereken ik de afmetingen voor een poort?


De totale breedte van een poort is de som van de poortvleugelbreedtes, de spelingsbreedte en de breedte van de poortpalen.

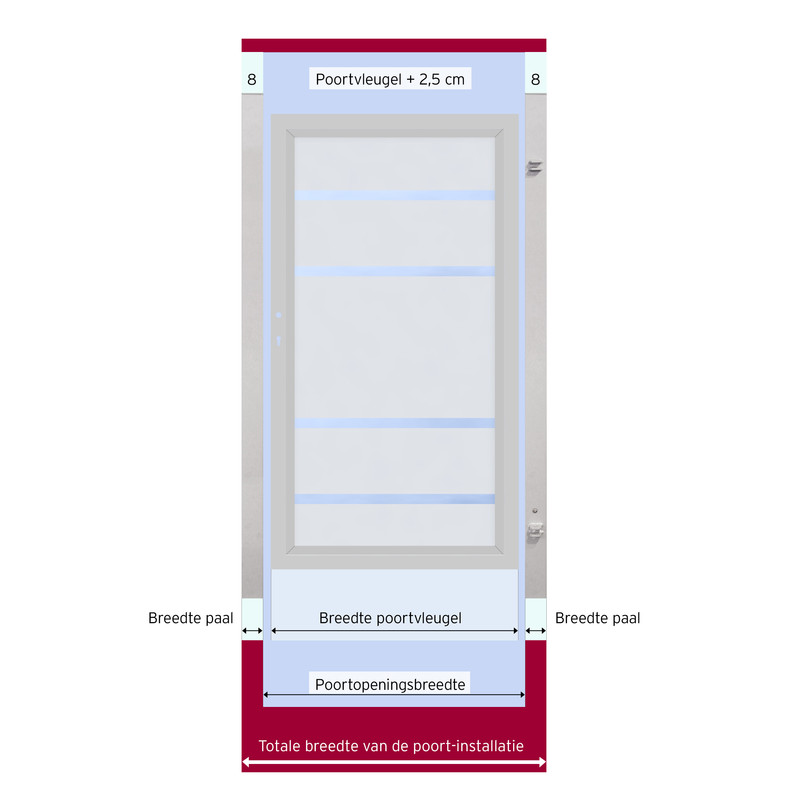

Enkele poort =
breedte poortvleugel + 2,5 cm + 2 x 8 cm poortpalen

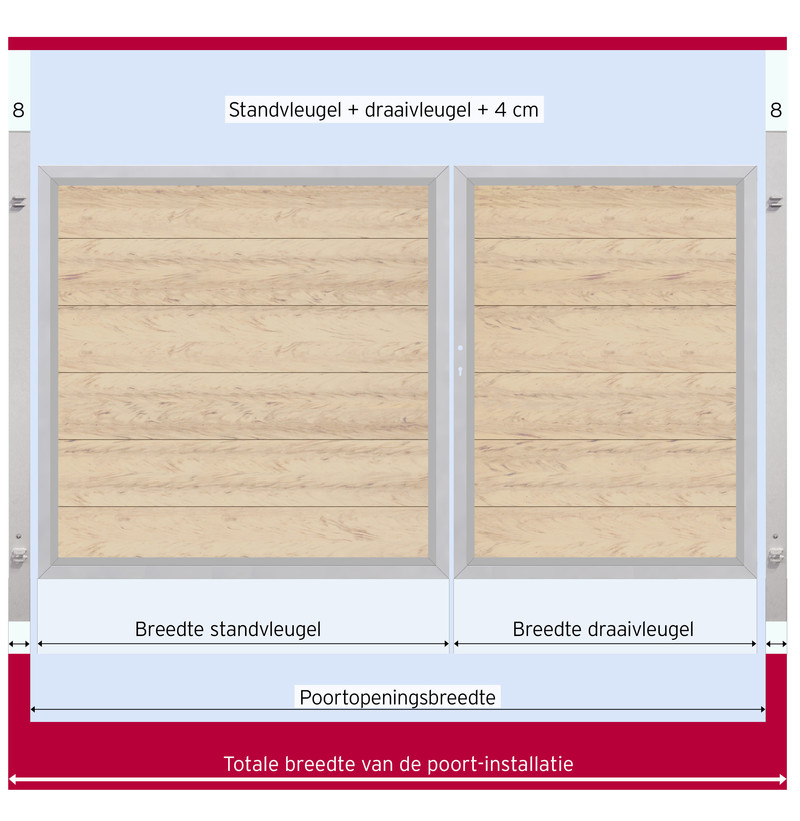

Dubbele poort =
standvleugel + draaivleugel + 4 cm + 2 x 8 cm poortpalen


In ons online bestelformulier worden alle afmetingen berekend en overzichtelijk weergegeven.

Hoe installeer ik de deurklinkset?


Art. 1251 Deurklinkset knop/ klink

Instructies van https://www.traumgarten.de/nl Bekijk hoe de wisselklinkset, artikel 1251, op een TraumGarten poort gemonteerd wordt. Lijn de knop naar wens uit en monteer die op het langschild. Belangrijk! Eerst rondel inleggen, dan wisselstift indraaien. Alle delen van de set aanbrengen en boorgaten markeren. Voor het boren eerst alle delen afnemen. Na het boren langs beide zijden kan de deurklinkset gemonteerd worden en aansluitend ook de profielcilinder.


Art. 4229 Deurklinkset klink/ klink

Instructies van https://www.traumgarten.de/nl voor de inbouw van de deurklinkset, artikel 4229. Langschilden met stift in het vierkant gat steken en profielcilinder inzetten. Boorgaten markeren langs beide zijden van de poort. Vooraleer te boren eerst profielcilinder, klinken en inbouwslot verwijderen. De deurklinken in het geplaatste inbouwslot bevestigen met de draadstangen. Tenslotte de profielcilinder inzetten en vastmaken.


Hoe draai ik de dagschoot in het inbouwslot?


De juiste positie van de dagschoot is belangrijk, zodat de poort automatisch kan dichtvallen. Eerst wordt het voorgemonteerde inbouwslot losgemaakt. Ontgrendel dan de dagschoot, draai hem en zet hem weer vast. Plaats ten slotte het inbouwslot terug met de dagschoot correct afgesteld.

TraumGarten https://www.traumgarten.de/nl toont hoe de schieter in een inbouwslot gedraaid wordt. Met de juiste positie van de schieter kan de poort automatisch dichtvallen. Het inbouwslot wordt uitgenomen. Dan wordt de schieter ontgrendeld, gedraaid en opnieuw vergrendeld. Tenslotte het inbouwslot met juist gepositioneerde schieter er terug inzetten en vastmaken.
